產品概述

    OKM20(DZ20)系列塑殼外殼式斷路器（DZ20塑殼斷路器），適用于交流50Hz，額定絕緣電壓660V，額定工作電壓380V(400V)及以下的電路中，其額定電流從16A至1250A。一般作為配電用,其中Y、J、Q型的額定電流225A及以下和殼架為400Y型的斷路器亦可作為保護電動機用。在正常情況下，斷路器可分別作為線路不頻繁轉換及電動機的不頻繁起動之用。
    四極DZ20塑殼斷路器主要用于交流50Hz、額定電壓400V及以下，額定電流16A至630A三相四線制的系統中，它能保證用戶和電源完全斷開，確保安全，從而解決其它任何斷路器不可克服的中性極電流不為零的弊端。
    DZ20塑殼斷路器在配電網絡(luò )中用來分配電能，且可作為線路及電源設備的過載、短路和欠電壓保護。
    保護電動機用斷路器在配電網絡(luò )中用作鼠籠型電動機的起動和分斷以及作為電動機的過載、短路和欠電壓保護。

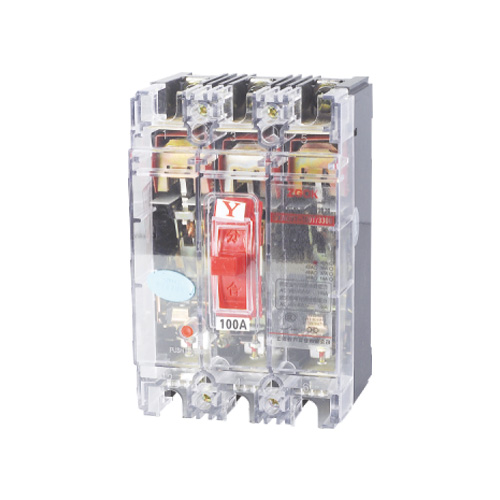

    該系列中殼架等級額定電流從100A-630A的三極產品還帶透明蓋，客戶可隨意觀察產品內部運行情況。
    DZ20塑殼斷路器符合GB14048.2標準要求。

型號含義
    a.配電斷路器無代號：保護電動機用斷路器以2表示；
    b.手柄直接操作無代號：電動操作用P表示；轉動手柄用Z表示（殼架等級為1250A產品無轉動手柄）；
    c.按額定極限短路分斷能力高低分：C經濟型； Y 一般型； J較高型； G 最高型；

結構特征
    ◆ DZ20塑殼斷路器是以Ｙ型為基本產品，由絕緣外殼、操作機構、觸頭系統和脫扣器四個部份組成。斷路器的操作機構具有使觸頭快速合閘和分斷的功能，其"合""分""再扣"和"自由脫扣"位置以手柄位置來區分。
    ◆ C型、J型和G型DZ20斷路器是在Y型基本產品基礎上派生設計而成（除C型160A外）。J型斷路器是將Y型斷路器的觸頭進行結構改進，使之在短路情況下，在機構動作之前，動觸頭能迅速斷開，達到提高通斷能力的目的。
    ◆ G型斷路器是在Y型斷路器的底板后串聯的一個平行導體組成的斥力限流觸頭系統，該系統比J型的斥力觸頭長，斷開距離也大，因而能更迅速地限流；在正常斷開閉合和在脫扣器短路整定保護動作值范圍的情況，均由Y型斷路器來完成。一旦在網絡(luò )中出現大電流或特大短路電流時，串聯的斥力限流觸頭受電動力而迅速斥開，引入電弧而限流。在觸頭斥開過程中，斷路器的脫扣器動作，操作機構使Y型觸頭分斷。斥力限流觸頭則由于電流的降低或消失而回到閉合狀態。
    ◆ 四極DZ20塑殼斷路器中性極（N）不裝脫扣元件，位于最右側位置。在分合過程中，中性極規定為閉合時較其它三極先接觸，分閘時較其它三極后斷開。
    ◆ C型斷路器是為滿足630kVA及以下變壓器電網中的配電保護之需要，通過選用經濟型材料和簡化結構及改進工藝等辦法，能夠達到較好的經濟效果。
