概述

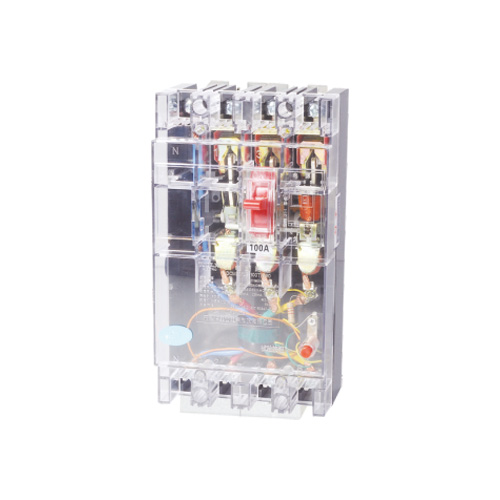

DZ15LE系列漏電斷路器 (以下簡稱斷路器)，它是一種中性對地的漏電保護裝 置、適用于交流50Hz，額定電壓為380V，額定電流至63A(100A)的電路中， 作漏電保護之用，也可用來防止因設備絕緣損壞，產生接地故障電流而引起的火災危
險，并可用來保護線路和電動機的過載及短路，亦可作為線路的不頻繁轉換及電動機不頻繁起動之用。為電子漏電保護電器.
本產品符合GB6829、 14048.2標準。

正常工作條件

正常工作條件和安裝條件
安裝地點的海拔不超過2000m。
周?chē)諝鉁囟?br/>上限值不超過+40℃；
下限值不低于-5℃；
24小時內平均溫度不超過+35℃。
大氣條件
大氣的相對濕度在周?chē)罡邷囟?40℃時不超過50%， 在較低的溫度下可以有
較高的相對濕度，最濕月的平均最大相對濕度不超過90%。 同時該月的月平均最
低溫度不超過+25℃，平考慮到溫度變化發生在產品表面上凝霜。
安裝條件
垂直安裝，各方向傾斜不超過5℃°。
安裝類別
斷路器的安裝類別為Ⅲ類
污染等級為3級。
漏電斷路器安裝場所福建的外磁場在任何方向不超過地磁場的5倍。

型號及其含義

注：配電保護用過電流脫扣器代號為1；電動機保護用過電流脫扣器代號為2。

分類

按斷路器的極數分為；二極、三極、四極、三極四線。
按斷路器的用途分為：配電用，保護電動機用（僅適用于三極）。

產品規格及參數

基本規格及參數
漏電斷路器最大分斷時間見表

基本規格及參數見表

主要技術參數

額定短路分斷能力應不低于表3的規

額定剩余接通分斷能力應符合表4的規定

主電流中不導致誤動作的過電流極限值。 漏電斷路器在多相電路不平衡負載時及平衡負載時， 不導致誤動作的過電流極限值為6In。
操作循環次數與試驗參數應符合表5規定

過電流脫扣器的保護特性
配電保護用漏電斷路器過電流脫扣器保護性能(見表)

電動機保護用漏電斷路器過電流脫扣器保護性能(見表7)

注:
殼架等級額定電流Inm為100A的漏電斷路器，約定不脫扣時間為2h。

漏電斷路器涌以3In電流至可返回時間，然后試驗電流降低至額定電流的90%，漏電斷路器應不脫扣。

特性曲線圖(如圖1-1、圖1-2)

結構與工作原理

本系列漏電斷路器系電子式漏電斷路器，主要由零序電流互感器電子控制漏電脫扣器及帶有過載和短路保護的斷路器組成。全
部零件安裝在一個塑料外殼中，其結構原理如圖 2。當被保護電路中有漏電或人身觸電時，只要漏電電流達到動作電流值，零序電
流互感器的二次繞組就輸出一個信號，并通過漏電脫扣器使斷路器動作，從而切斷電源起到漏電和觸電保護作用。電流值，零序電

外形及安裝尺寸

漏電斷路器的外形尺寸和安裝尺寸應符合圖3、表8要求
