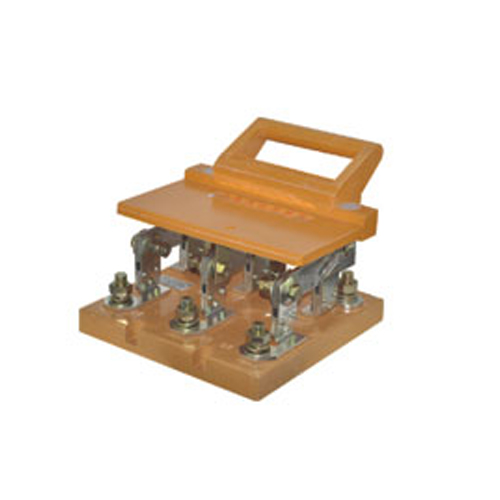

HD11FA刀開關(防誤型隔離器)適用于額定絕緣電壓660V,額定工作電壓400V,額定工作電流200A至1600A,主要用于低壓成套設備中,在無負荷的情況下,用作分合電路,隔離電源之用,本隔離器技術性能符合 IEC60947-3、GBI4048.3標準。
結構特征
HD11F中的200、400A隔離器為單刀片,觸頭為兩接觸片鉚合,合閘時靠觸頭的片狀彈簧夾緊、以保證觸頭壓力;600、1000、1600A為雙刀片,外側有片狀彈簧壓緊保證可靠的接觸壓力,刀片轉動部分由彈性球面墊圈壓緊。本系列隔離器操作手柄,采用蓋板式結構,刀片直接固定在絕緣蓋板上,能夠防止操作人員在操作過程中觸及隔離器的帶電部分。在隔離器安裝板上裝有LXI9B行程開關,由蓋板斷開,閉合位置控制行程開關觸頭狀態,在結構上保證行程開關常閉觸頭先于觸頭而斷開,后于主觸頭而閉合。
本系列隔離器還具有鎖扣機構,可通過鎖扣機構進行鎖定,使隔離器不能斷開操作,并能承受短時沖擊電流可產生的誤動作。若進行斷開操作時,需通過解鎖機構進行解鎖,解鎖后方可進行斷開操作。
