功能及特點

1、高壓開關設備、變壓器、低壓開關設備三位一體,成套性強。

2、高、低壓保護完善,運行安全可靠,維護簡單。

3、占地少,投資省、生產周期短、移動方便

4、接線方案靈活多樣。

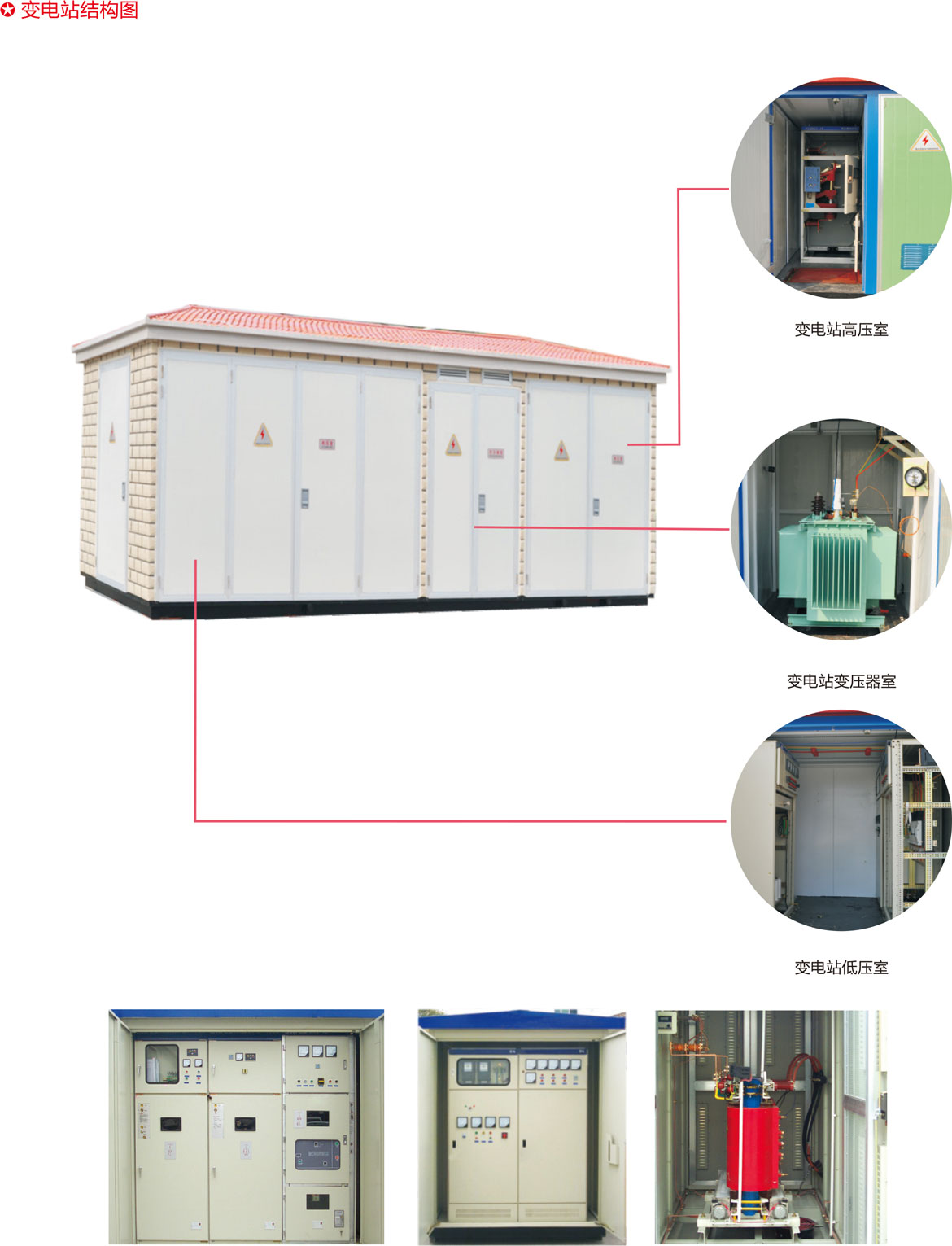

5、結構:蜂窩式結構雙層(復合板)外殼牢固,隔熱又散熱通風、美觀、防護等級高,外殼材料有不銹鋼鈦合金、鋁合金、冷軋板、彩鋼板可選。

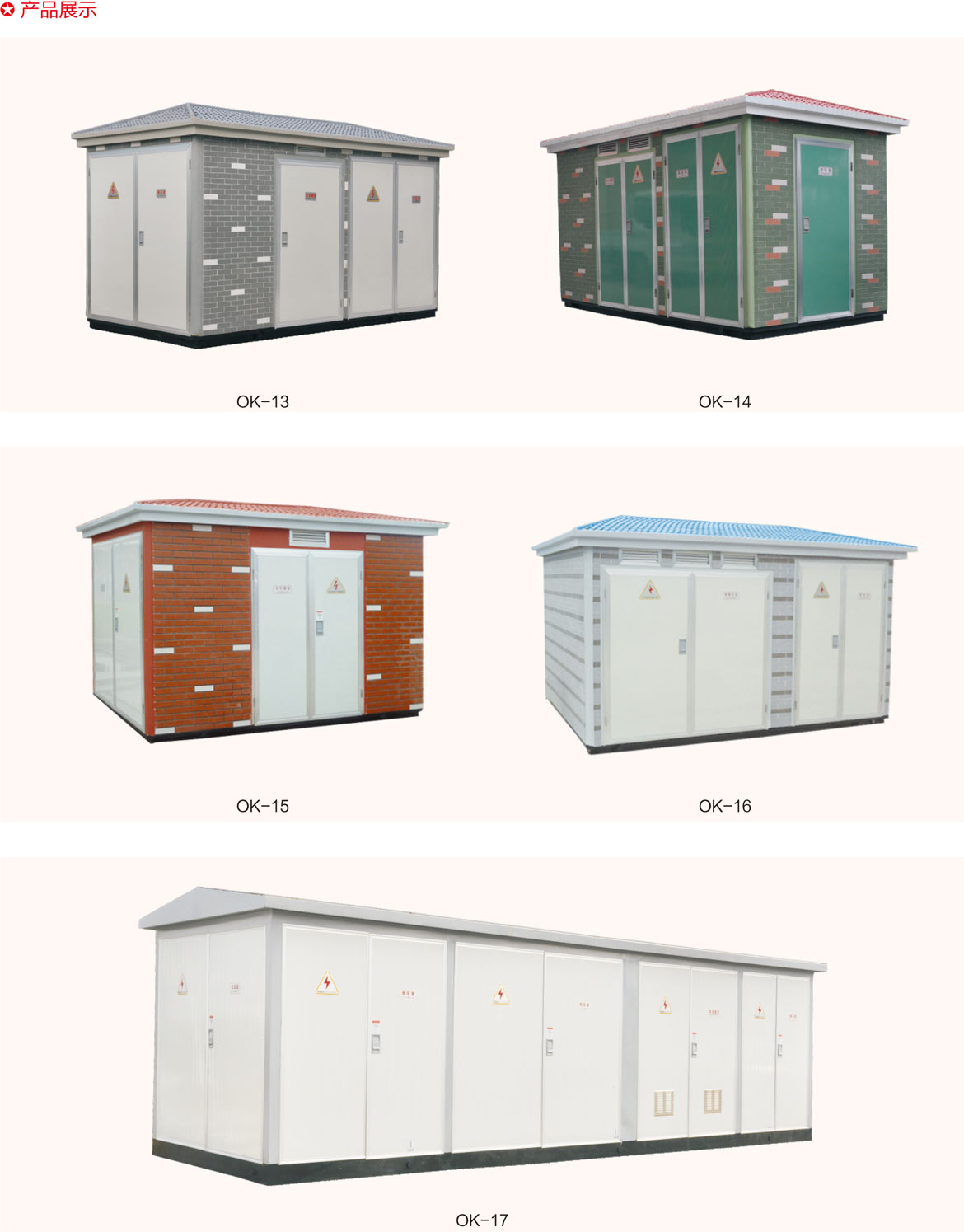

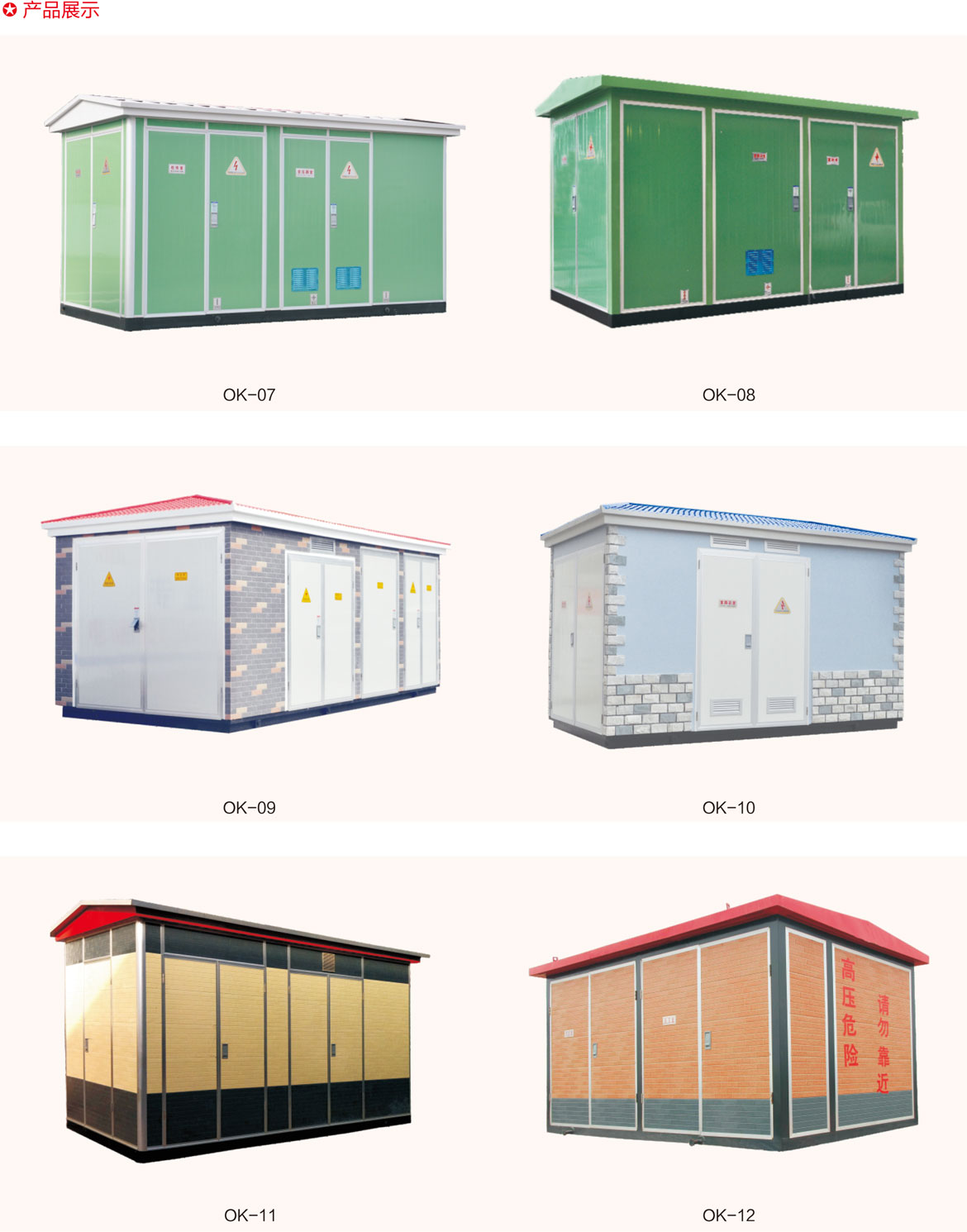

6、型式多樣:通用型、別墅型、緊湊型等多種樣式。

7、高壓環網柜內可裝配網自動化終端(FTU)實現短路及單相接地故障的可靠檢測,具備“四遙”功能,便于配網自動化升級。

用途

廣泛用于城市電網改造、住宅小區、高層建筑、工礦、賓館、商場、機場、鐵路、油田、碼頭、高速公路以及臨時性用電設施等戶內外場所。

正常使用條件

海拔高度不超過1000m

環境溫度:-25℃~+40℃。

相對濕度:日平均值不大于95%,月平均值不大于90%。

安裝場所:無火災、爆炸危險、導電塵埃、化學腐蝕性氣體及劇烈震動的場所,若超出以上條件時,用戶可與我公司協商。

高壓側

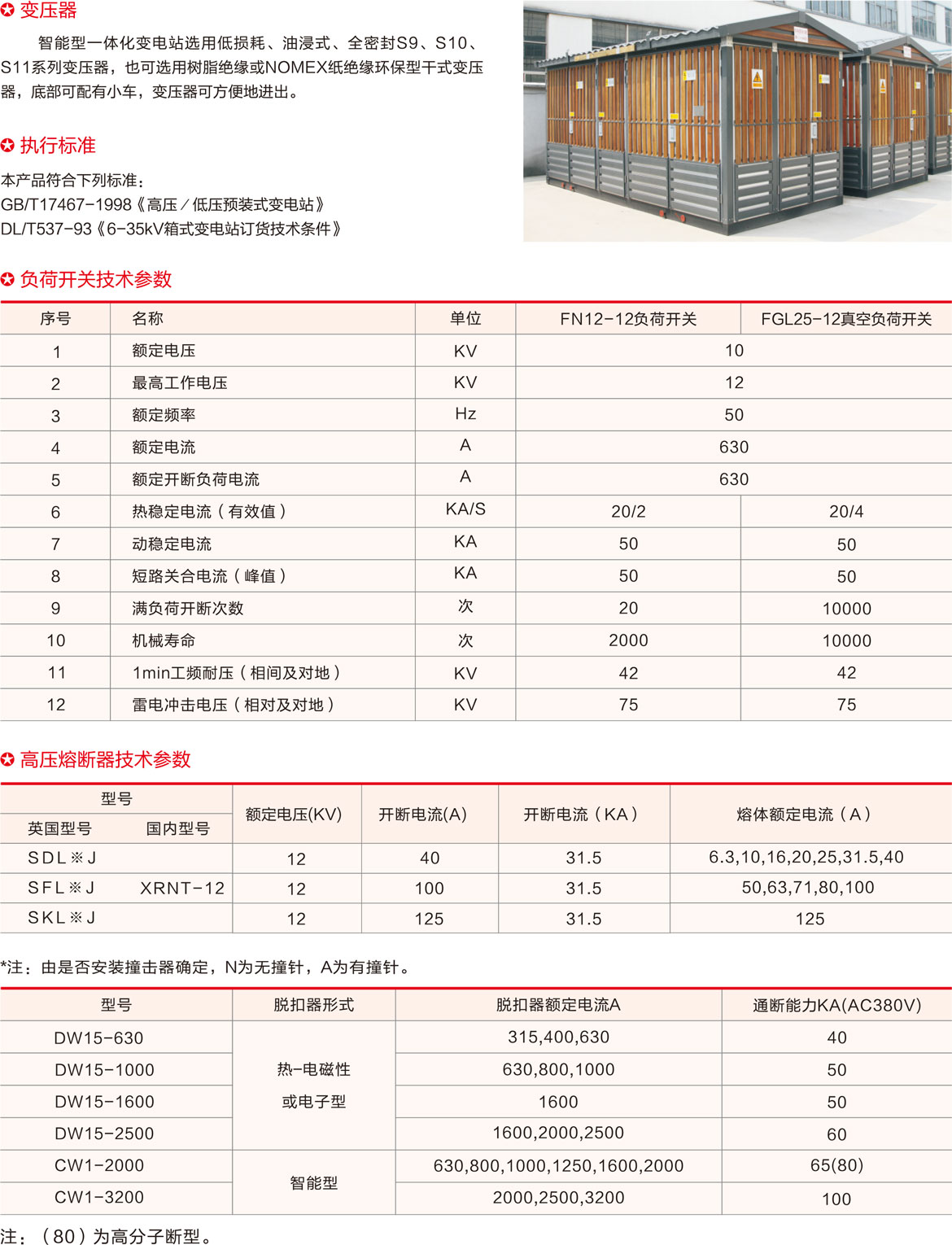

智能型一體化變電站高壓一般采用負荷開關熔斷器組合電器保護,熔斷器一相熔斷后,三相聯動脫扣,負荷開關有壓氣式、真空、六氟化硫等型式可選,可配電動操作機構,實現自動化升級;熔斷器為高壓限流熔斷器,帶撞擊器,動作可靠,開斷容量大,主要技術參數見下表。對于800kV以上的變壓器,可選用ZN12,ZN28,VS1等真空斷路器保護。

低壓側

低壓側主開關采用萬能式或智能型斷路器,選擇性保護;出線開關選用塑殼式開關體積小、飛弧短,可達30回路;智能型自動跟蹤無功補償裝置,有接觸器和無觸點兩種投切方式供用戶選用。
