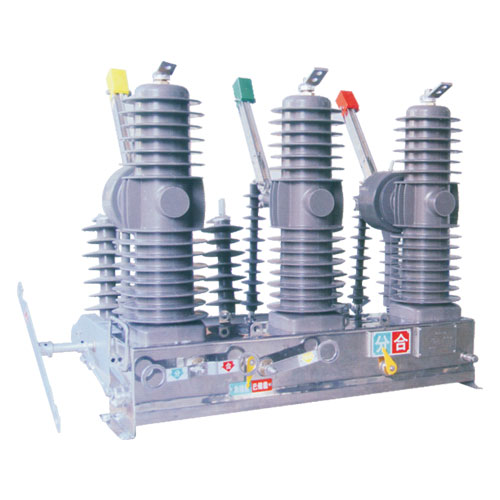

ZW32-24型戶外高壓真空斷路器

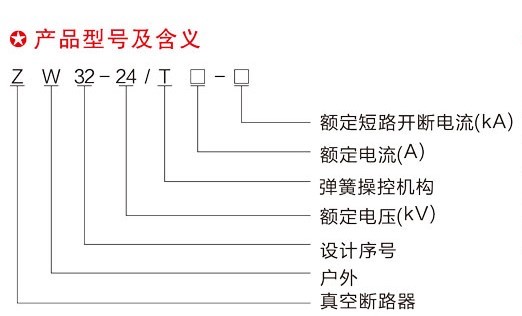

概述

ZW32-24型戶外高壓真空斷路器(以下簡稱斷路器)是三相交流50Hz、額定電壓為24kV的戶外開關設備,適用于開臺各種不同性質的負荷電流及頻繁操作場合,適用于城網、農同、礦山及鐵道等的電力設備建設和改造。該產品是在吸納國外技術,足于國產原材料和工藝的基礎上,研制成功的適合我國國情的24kV戶外高壓開關設備,同比同類產品具有小型化、免維護、智能化等特點,同時該產品對周圍環境無污染,是綠色環保產品。斷路器符合GB1984-2003《高壓交流斷路器》和DL/T402-2007《高壓交流斷路器訂貨技術條件》和DLT403-2000《12kV-405kV高壓真空斷路器訂貨技術條件》等技術標準。

結構特點

1、外殼采用不銹鋼材料或普通鋼板經迭克羅防銹處理工藝再噴涂耐紫外線清漆而成,產品的防腐蝕性、防鹽霧性等抗環境性能優良。

2、APG固封絕綠極柱采用硅橡膠包封(作為絕綠及緩沖),體積小,抗凝露性能優良,工作壽命長,性能可靠。

3、操作枧構為彈簧操作機構,有手動和電動兩種,需要時可加裝遙控操作裝置和躲瓣合閘涌流裝置。要求的外供電源功率不大于70W,易于配備后備電源。設計的緩沖裝置,性能優異,反彈小,噪聲低。

4、火弧室采用特種不銹鋼釬焊技術,無需電鍍,焊接質量高,穩定可靠,漏氣率低。制作工藝上使用特殊的陶瓷金屬化配方和陶瓷金屬化工藝,保證了產品的氣密性,抗拉強度大于130Mpa,完成一次封排。

5、電流感器采用導磁材料及環氧樹脂與硅橡復合絕綠而成,具有容量大,動熱穩定倍數高、精度等級高、免維護、可靠性高等優點。

使用環境條件

1、周圍空氣溫度:上限+400C,下限-40C。

2、空氣相對濕度:日平均值不大干95%,月平均值不大于90%。

3、海拔:≤3000mm

4、風壓:不超過700Pa(相當于風速34m/s)。

5、污穢等級:IV級(吧電比距≥31mm/kv)。

6、覆冰厚度:≤10mm。

7、安裝場所:應無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動等。
