產品概述

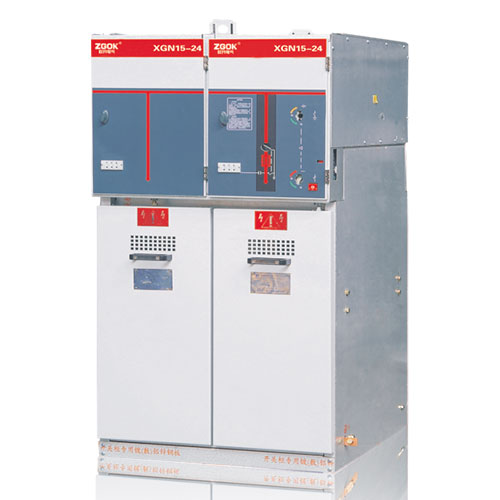

XGN15-24型交流高壓六氟化硫環網開關設備(以下簡稱環網柜)是本公司引進國外技術并按照國內家電及城網改造之要求、研制成功的高壓電器產品。經嚴格的型式試驗和長期試運行考核,各項技術性能指標達到國家標準。單元柜的主開關、操作機構及元器件采用FLN36-24型SF6開關設備,其操作方式分為手動、電動兩種。柜體采用敷鋁鋅板經數控機床加工后鉚接而成,并具有可靠的機械聯鎖和防誤操作功能。本產品具有體積小、重量輕、外型美觀、操作簡便、長壽命、高參數、無污染、少維護等特點。

廣泛使用于工礦企業、高層建筑、住宅小區、學校等作為24KV電力配電系統環網供電和終端配電之用。

環網柜內裝有六氟化硫負荷開關或六氟化硫負荷開關與熔斷器組合電器可以關合和開斷額定負載電流、關合額定短路電流、開斷變壓器空載電流,組合電器配以熔斷器后可一次性開斷31.5KA短路電流,在電力系統中控制和保護作用。

優點

本公司生產的XGN15-24型單元式環網開關柜,柜體采用敷鋁鋅板經數控機床加工后鉚接而成,比傳統企業產品外型更加美觀,柜體更加堅固,性能更加穩定又因SF6環網柜具有體積小(寬500mmx高2000X深1200mm),結構簡單,免維護,價格合理等諸多優點,深受市場的親睞。

開關柜結構

注:XGN15-24型單元式六氟化硫環網柜由以下4個部分組成:

1母線室  2主開關 3電纜室 4操作機構、聯鎖機構和低壓控制

①母線室:母線室布置在柜的上部。在母線室中主母線連接在一起,貫穿整排開關柜。

②負荷開關:開關室內裝有一個六氟化硫負荷開關(FLN36或者FLN56),負荷開關的外殼為環氧樹脂澆注而成,充六氟化硫(SF6)氣體為絕緣介質,在殼體上設有觀察孔。開關室內可根據客戶要求裝設SF6氣體密度表或帶報警觸點的氣體密度器。

③電纜室:負荷開關柜有寬裕的電纜室,主要用于電纜連接,使單芯或三芯電纜可以采用最簡單的非屏蔽電纜頭進行連接,同時充裕的空間還可以容納避雷器、電流互感器、下接地開關等元件。按標準設計,柜門有觀察窗和安全聯鎖裝置。電筑室底板配密封蓋和帶支撐架的大小相宜的電纜夾。電纜室底板和門前框可以拆下,方便電纜安裝

④操作機構、聯鎖機構和低壓控制室:帶聯鎖的低壓室同時起到控制盤的作用。低壓室內裝有帶位置指示器的彈簧操作機構和機械聯鎖裝置,也可裝設輔助觸點、跳閘線圈、緊急跳閘機構、電容式帯電顯示器、鑰匙鎖和電動操作裝置。并可更換整個上部單元。
