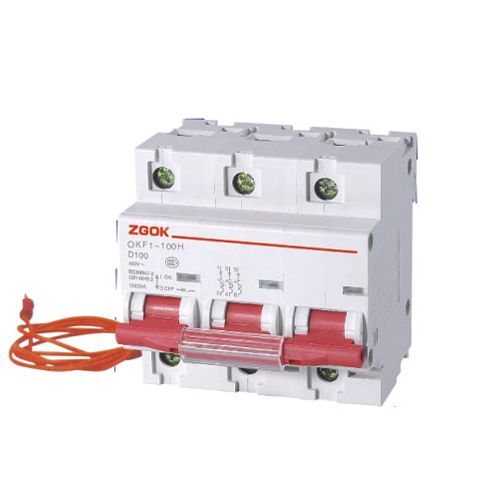

ZGOK PRODUCTOKM7Y-125系列預付費斷路器)具有:過載、短路、漏電、過壓、分勵脫扣功能,適用于交流50 Hz或60Hz,額定工作電壓為230/400V,額定電流至100A的線路中,對線路進行遠距離控制分斷或自動信號控制分斷,同時對線路起過載、短路、漏電、過壓保護的作用,也可以作為線路的不頻繁操作轉換之用。目前廣泛應用于與IC卡預付費電度表配套使用來控制線路的通斷,是IC卡預付費電度表配套使用的最理想產品。
本產品符合GB16917.1、IEC61009.1、GB10963、IEC60898標準,具有國際先進水平。
主要規格及技術參數
2.1型號及其含義
OKM7Y-125為控制信號斷電延時脫扣。
2.2 主要規格: 斷路器按額定電流In分:20A、25A、32A、40A、50A、63A、80A、100A;
2.3技術參數
2.3.1斷路器瞬時脫扣器的供貨形式為C型,其他形式用戶可特殊訂貨;
2.3.2斷路器短路分斷能力為In:6000A;
2.3.3斷路器過電流保護特性(見表1)
表1
序號 | 額定電流 | 起始狀態 | 試驗電流 | 規定時間 | 預期結果 |
1 | 全部規格 | 冷態 | 1.13ln | t≥1h | 不脫扣 |
2 | 全部規格 | 緊接前項試驗后進行 | 1.45ln | 1<1h | 脫扣 |
3 | 1n≤32 1n >32 | 冷態 | 2.55ln | 1s 1s | 脫扣 |
4 | 全部規格 | 冷態 | 5ln | t≥0.1s | 不脫扣 |
5 | 全部規格 | 冷態 | 10ln | t<01s | 脫扣 |
2.3.4分勵脫扣特性(見表2) 表2
型號 | 動作電壓 | 動作時間 | 重復操作間隔時間 |
OKM7Y-125 | 230V | 0.5s | 3min |
2.3.5漏電保護特性(見表3) 表3
型號 | 額定剩余動作電流 | 動作時間 | 額定剩余 |
OKM7Y-125 | 30mA | 0.1S | 15mA |
2.3.6過壓保護特性(見表4) 表4
型號 | 額定工作電壓(V) | 過電壓范圍 |
|
OKM7Y-125 | 230/400 | 285/485 |
|
2.3.7 機械電氣壽命
電氣壽命:4000次,COSΦ=0.85~0.9;
機械壽命:6000次。(其中5000次直接人力操作,操作頻率In=25A為240次/小時,In>25A為120次/小時;1000次由分勵脫扣器控制分析,每次間隔時間≥3min).
3 結構特點
3.1 斷路器具有一個過電流保護極,并帶有分勵脫扣裝置。
3.2 開閉中性極比過電流保護極先接通后分斷;
3.3 額定分斷能力高,可達6kA;
3.4 斷路器操作機構為帶儲能式自由脫扣機構,觸點快速閉合,克服了因人力操作手柄速度
快慢帶來的不利影響,大大提高了產品使用壽命;在正常工作時,觸頭只能停留在閉合
或拉斷位置;
3.5帶指觸防護組合型接線端子,安全性能高;
3.6 分勵脫扣器由可控硅、電磁脫扣器等組成驅動元件;
3.7 殼體和部件均采用國外進口的高阻燃、耐高溫、耐沖擊塑料制成。
4 工作原理
使用時通過信號輸入端口給斷路器的智能分勵脫扣器極加上控制電壓,即信號電壓(可由遠端控制線路提供),然后將斷路器手柄推向閉合位置,通過操作機構帶動動觸頭向靜觸頭運行并與靜觸頭可靠接觸,并接通線路。當線路發生過載故障時,過載電流使熱雙金屬元件彎曲,短路電流使瞬時脫扣器動作,推動鎖定機構復位,從而實現分段線路。當因為某種需要,必須立即切斷線路時,可以通過無程控制系統斷開控制電壓,此時信號電壓檢測電路得到信號后,對分勵線圈輸出電壓信號,推動整個分勵線圈動作,并同時帶動鎖定機構復位,實現分斷功能。因此,該產品在不同的線路狀態下,均能達到分斷的目的。
