技術參數

● 電氣參數
○ 最大工作電壓: 440 V AC
○ 分斷能力 (IEC 60898)
○ 沖擊耐受電壓: 6 kV
● 限流等級: 3
● 隔離功能
○ 切實分斷指示
○ 手柄上綠色標志表示觸頭處于斷開位置
● 快速閉合: 保證沖擊性負載的可靠工作，延長斷路器
的電氣壽命
● 機械壽命: 20,000次
● 環境
○ 使用環境溫度: -30°C 至 +70°C
○ 抗濕熱性: 2類 (溫度55°C時，相對濕度95%)
● 參考重量 (克)
額定電流
(A) 1-63
類型1P 2/3/4P
電壓(V) 230 400
分斷能力(kA)6

重量
1P 110g
2P 220g
3P 340g
4P 450g

● 接線
○ 隧道式接線端子
○ 端子接線面積
1～32 A，適用于25 mm2 及以下導線
40～63 A，適用于35 mm2 及以下導線
●安裝
模塊化結構，可方便地安裝在DIN標準導軌上

B 型曲線
保護短路電流較小的負載（如電源、長電纜等）
● 電氣參數
○ 額定電流: 1～63 A (30°C 時)
○ 脫扣特性: 瞬時脫扣范圍 (3～5) In
C 型曲線
保護常規負載和配電線纜
● 電氣參數
○ 額定電流: 1～63 A (30°C 時)
○ 脫扣特性: 瞬時脫扣范圍 (5～10) In
D 型曲線
保護起動電流大的沖擊性負荷 (如電動機，變壓器等)
● 電氣參數
○ 額定電流: 1～63 A (30°C時)
○ 脫扣特性: 瞬時脫扣范圍 (10～14) In
標準及認證
● 符合IEC 60898 / GB 10963-2004
● 獲得CCC認證證書
● 擁有船級認證證書

========================================================

========================================================

與C65斷路器拼裝使用，可實現:
-對間接接觸提供人身保護
-對直接接觸提供補充人身保護
-對電氣設備的絕緣故障提供保護（電氣火災等）
- 100 mAs, 300 mAs可實現分級保護
-帶"G"表示能對線路的過壓提供保護
IEC 61009 / GB 16917
30, 100, 300 mA 瞬動型 AC類
100 mAs, 300 mAs 延時型 AC類

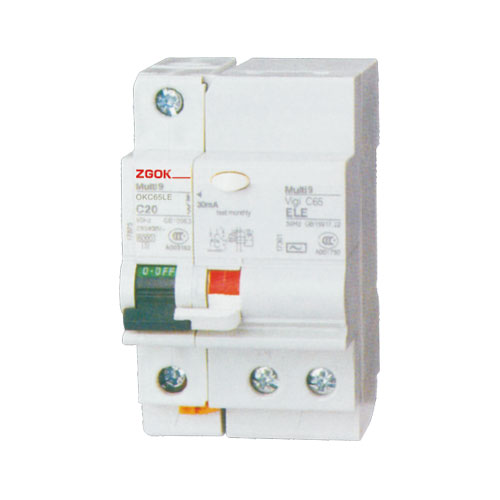

Vigi C65 ELE (G) 電子式剩余電流動作保護附件

技術參數              　　　　　　　　　　
● 額定電壓: 230 / 400 V AC，+10...-15 %，50 Hz
● 額定電流: In≤40 A，In≤63 A
● 額定剩余動作電流: 30 mA，100 mA，300 mA，
100 mAs，300 mAs
● "G"提供工頻過壓保護功能: 280±5% V AC
● 脫扣指示: Vigi附件操作手柄上有紅色剩余電流動作
脫扣指示
● 手動控制: 手柄允許兩種復位模式
○ 斷路器和剩余電流動作裝置同時復位
○ 斷路器和剩余電流動作裝置分別復位，剩余電流動作
附件先復位，斷路器后復位
● 防止暫態過電壓(閃電、電網操作等)引起的誤動作
● 接線
剩余電流動作附件可接25 mm2
多股軟線或35 mm2 單股硬線

● 標準及認證
符合IEC 61009-1 / GB 16917標準并獲得CCC認證證
書
● 注意
In≤40A 的Vigi 剩余電流動作附件為防誤配設計，能防止
它與額定電流大于40A的C65斷路器拼裝
● AC類剩余電流動作保護附件
對突然施加或緩慢上升的剩余正弦交流電流能確保脫扣
