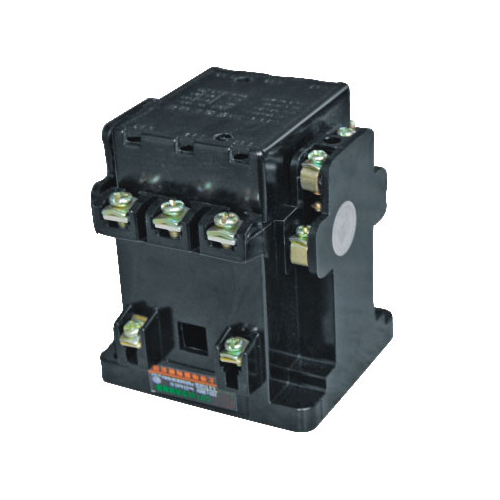

CJT1系列交流接觸器常規型號： CJT1-10A 、CJT1-20A 、CJT1-40A、 CJT1-60A、 CJT1-80A、 CJT1-100A、 CJT1-150A。CJT1系列交流接觸器,主要用于交流50Hz或60Hz,額定工作電壓24V、36、48V、72V、110V、220V、380V,電流10A、20A、40A、60A、100A、150A的電力線路中，作遠距離接通與分斷線路之用， 并可以與適當的熱繼電器或電子式保護裝置組合成電動機起動器,以保護可能發生過載的電路。
周?chē)諝鉁囟龋?5°C～+40°C， 24小時的平均值不超過+35°C。
大氣相對濕度在周?chē)諝鉁囟葹?40°C時不超過50%,在較低的溫度下可允許有較高相對濕度；
安裝類別為：Ⅲ類。
污染等級：3級。
安裝條件：安裝面與垂直面傾斜度不大于±5°；
沖擊振動：產品應安裝和使用在無顯著搖動、沖擊和振動的地方。
結構特點：接觸器的結構及安裝尺寸與CJ10相同。滅弧罩由耐弧塑料弧罩和鐵柵片組成， CJT1-60、100、150的底座用增強塑料制成。
技術參數
CJT1-10
CJT1-20
CJT1-40
CJT1-60
CJT1-100
CJT1-150
額定絕緣電壓和工作電壓V
380V
額定工作電流
（AC-1-AC-4，380V）10
20
40
60
100
150
控制功率 KW
220V
2.2
5.8
11
17
28
43
380V
4
10
20
30
50
75
每小時操作循環次數
次/hAC-1、AC-3、為600、AC-2、AC-4為300，CJT1-150AC-為120
電壽命 萬次
AC-3
60
AC-4
2
1
0.6
機械壽命 萬次
300
配用熔斷器
2常開2常閉，AC-15 180VA；DC-13 60W Ith：5A
線圈消耗功率
220V
65
140
230
485
760
950
380V
11
22
32
95
105
110
外形及安裝尺寸
型 號
外 形 尺 寸
安 裝 尺 寸
a
b
c
d
e
f
CJT1-10
71.2max
71.2max
97.9max
56±0.37
58±0.37
Φ5±0.3（0）
CJT1-20
93.4max
103.4max
114.4max
76±0.37
68±0.37
Φ5±0.3（0）
CJT1-40
116.4max
130.5max
127.5max
100±0.435
75±0.37
Φ5.5±0.48（0）
CJT1-60
170max
178max
135max
98±0.27
160±0.315
Φ7±0.36（0）
CJT1-100
195max
204max
138max
110±0.435
180±0.5
Φ9±0.36（0）
CJT1-150
222max
234max
154max
130±0.5
205±0.575
Φ11±0.43（0）
CJT1系列交流接觸器(以下簡稱接觸器)主要用于交流50Hz或60Hz，額定工作電壓至380V，電流至150A的電力線路中，作遠距離接通和分斷電路之用，并可與適當的熱繼電器或電子保護裝置組成電動機起動器，以保護可能發生過載的電路。
