適用范圍

CJ20系列交流接觸主要用于交50Hz(或60Hz)、額定工作電壓至660V(或1140V)額定工作電流至630A的電力系統中供遠距離頻繁接通和分斷電路，并可與適當的熱繼電器或電子式保護裝置組合成電磁起動器，以保護可能發生過載的電路。
產品符合GB14048.4和IEC60947-4-1等標準

正常工作條件及安裝條件
安裝地點的海拔不超過2000m；
周?chē)諝鉁囟炔怀^(guò)+40℃，且其24h內平均溫度值不超過+35℃；周?chē)諝鉁囟认孪拗禐?/span>-5℃；
安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50%；在較低的溫度下可允許有較高相對濕度，例如20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊措施；與垂直面的安裝傾斜不超過±5°；組成礦用起動器的接觸器安裝面與垂直面的傾斜不超過±15°
污染等級：3級。
在無顯著搖動、沖擊和振動的地方。

結構特點

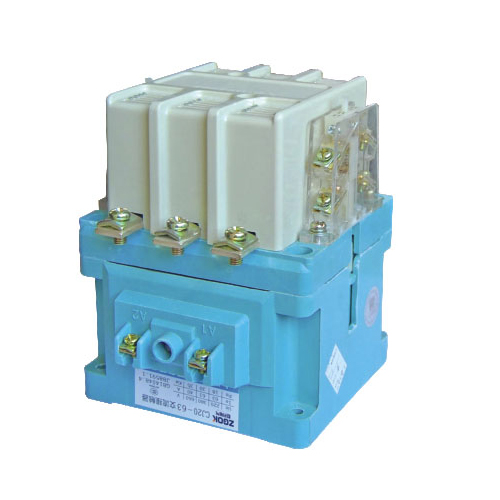

CJ20系列交流接觸器為雙斷點直動式結構，正裝立體布局。40A以下等級采用“E”形鐵心，63A以下等級采用“U”形鐵心，動觸橋為船形，靜觸頭采用型材，并裝有鐵質引弧角。

技術數據

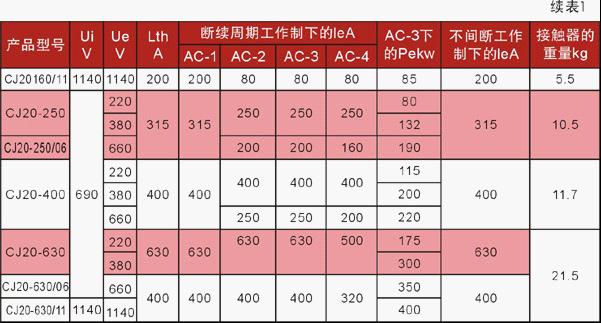

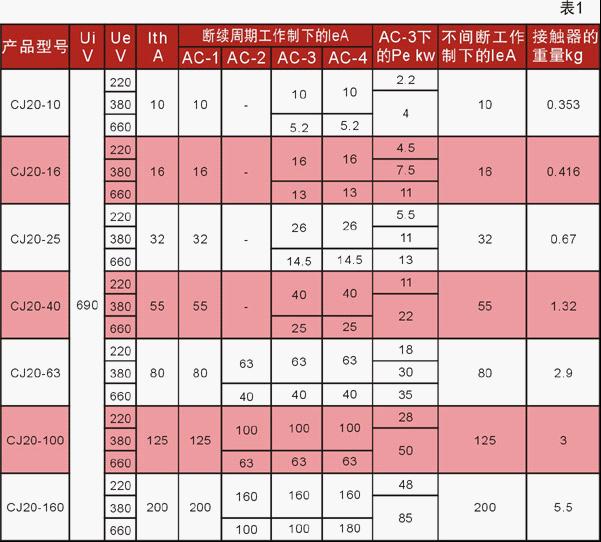

接觸器主電路基本參數見表1

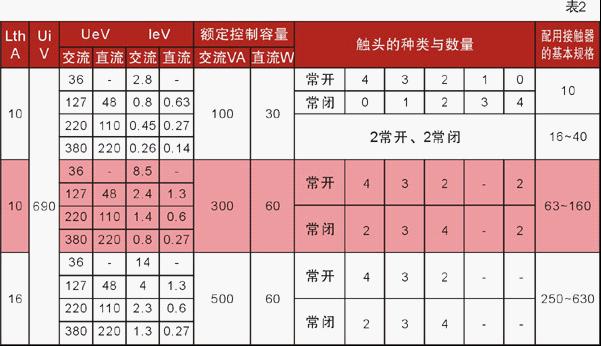

● 輔助電路的觸頭種類、數量及其技術參數見表2

● 接觸器主電路基本參數見表3

外形及安裝尺寸
1、接觸器用螺釘固定安裝，CJ20-10~25也可用35mm標準導軌安裝，其外形及安裝尺寸見圖1、圖2、圖3及表3

CJ20系列交流接觸器是一種適用于遠距離頻繁地接通和分斷交流主電路及大容量控制電路的電器。它主要用作控制交流感應電動機的啟動、停止、反轉、調速，并與熱繼電器或其它適當的保護裝置組合，保護電動機可能發生的過載或斷相，也可用于控制其它電力負載如電熱器、電照明、電焊機、電容器組等。
