一：適用范圍

CJX1系列交流接觸器適用于交流50Hz或60Hz、電壓至690V、電流至475A的電力線路中，供遠距離頻繁起動和控制電動機及接通與分斷電路。經加裝機械聯鎖機構后組成CJX1系列可逆接觸器，可控制電動機的起動、停止及反轉。

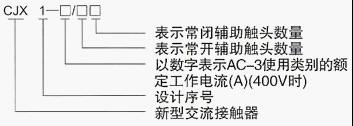

二：型號及其含義

需要說明的是，常開常閉的觸頭一般為0，1，2三種，所以搭配起來就有00,10,02,11,22等情況，所以相應的產品型號也是非常多的。

常見的型號有

CJX1-9/22(3TB40 22) ;CJX1-12/22(3TB41 22) ; CJX1-16/22(3TB42 22) ; CJX1-22/22(3TB43 22) ;

CJX1-32/22(3TB44 22) ; CJX1-45/22(3TF46 22) ; CJX1-63/22(3TF47 22); CJX1-75/22 (3TF48 22);

CJX1-85/22(3TF49 22);CJX1-110/22(3TF50 22) ;CJX1-140/22(3TF51 22) ; CJX1-170/22 (3TF52 22) ;

CJX1-205/22(3TF53 22) ; CJX1-250/22(3TF54 22) ;CJX1-300/22 (3TF55 22) ;CJX1-400/22(3TF56 22);

CJX1-475/22(3TF57 22);

三：結構特征

CJX1交流接觸器為雙斷點直動式結構，具有三對常開觸頭，輔助觸頭最多為2常開、2常閉。觸頭支持件與銜鐵采用彈性鎖扣聯結，消除了薄弱環節。在觸頭支持件或滅弧罩上設有試操作桿，便于手動操作和作為動作指示，Ie≤22A接觸器無滅弧隔弧板，Ie≥32A為塑料滅弧罩并裝有金屬隔弧板。觸頭材料采用具有高抗熔焊性及耐腐蝕的銀合金。接線螺釘采用新型自升起螺釘，瓦形墊與螺釘部分立刻節省接線工時。全系列產品均可用螺釘安裝，Ie≤32A的產品還可采用快速嵌入導軌緊固。

四：主要技術參數

1.產品符合IEC60947、BS5424及GB14048.4-2003等標準。

2.主要性能見表2

3.壽命見表2

4.輔助觸頭主要技術參數見表1

5.接觸器的額定控制電源電壓(Us)的標準值為交流(50Hz)36V、127V、220V、380V

6.接觸器在額定電源電壓的85%-110%(熱態)范圍內應能可靠吸合，釋放電壓在20%

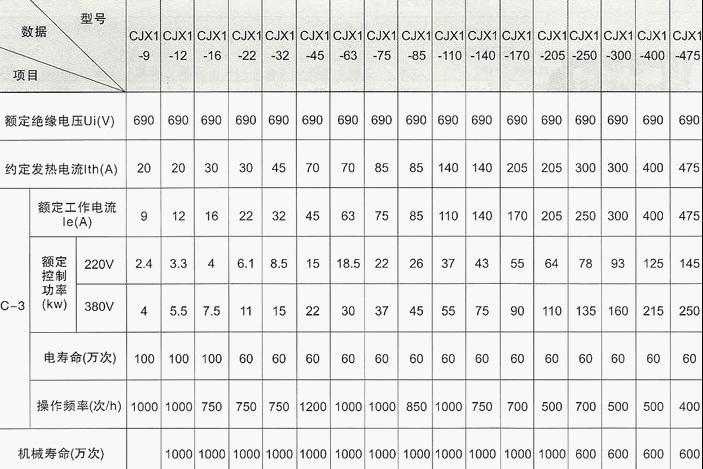

表2

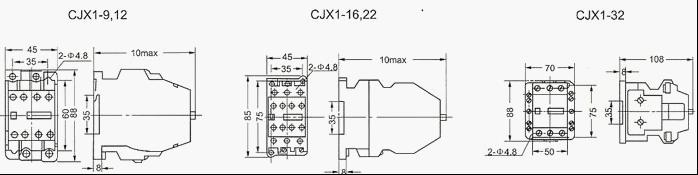

五：外形及安裝尺寸

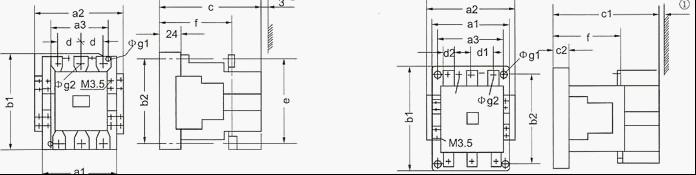

CJXI-45~85　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　CJXI-105~170

CJXI-45/22~CJX1-85/22外型及安裝尺寸圖

CJXI-105/22~CJX1-170/22外型及安裝尺寸圖

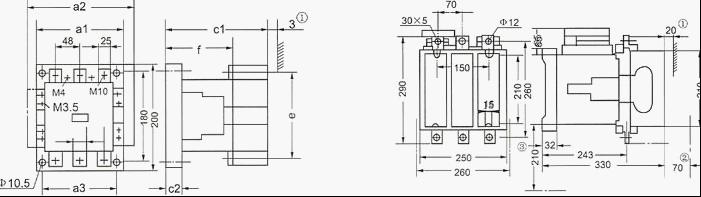

CJXI-250/22~CJX1-475/22

CJXI-250/22~CJX1-475/22外型及安裝尺寸圖

如果你希望了解CJX1交流接觸器的更多內容，如使用說明，價格，維修等相關信息

CJX1交流接觸器主要用于交流50HZ（或60HZ）,額定絕緣電壓為690V,在A(yíng)C-3使用類別下額定工作電壓為380V時額定工作電流至95A的電路中，供遠距離接通和分斷電路，并可與適當的熱過載繼電器組成電磁起動器以保護可能發生過負荷的電路。
