適用范圍

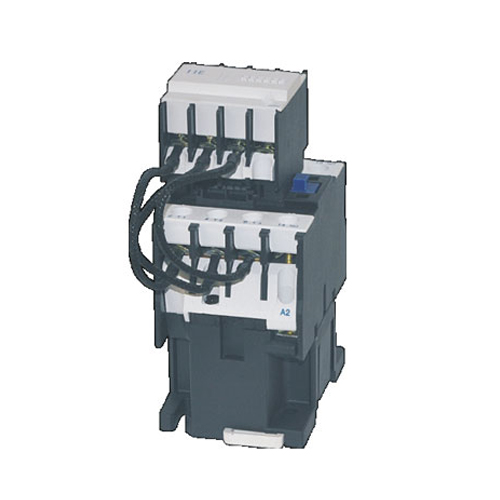

CJ19(16)系列切換電容交流接觸器使用于交流50Hz/60Hz的主電路、電壓220V~380V的電力系統中約定發熱電流至150A，供作無功率因數補償裝置中額定容量至50Kvar以下的自愈式電壓并聯電容器的接通和分斷之用。

CJ19(16)系列切換電容交流接觸器帶有抑制涌流裝置，能有效地減少合閘涌流對電容器的沖擊和抑制開斷時的過電壓。

常規補償方案

常規投切方式既人門熟稱的“靜態”補償方式，也是目前大部分開關制造廠所選用的投切方案，延時投切的目的在于使投入的電容器有足夠的放電時間，防止過于頻繁的動作對電容和接觸器造成損壞，當控制器檢測到需要補償時，控制器則延時一段時間（投切延時時間可整定），投入一組電容器，并繼續檢測補償情況，如仍需補償，CJ19(16)系列切換電容交流接觸器則延時一段時間，再投入一組電容器，直到全部投入為止。由于電容器需要放電，才能再次投入運行，故延時時間受到電容器放電的限制不能設定太短，市面上一般只使用循環切換程序。延時投切方式一般是根據投切路數的數量約需要60秒~300秒時間才能把無功補夠，故適用于負荷變化平穩的場合補償，如果將控制系統選用九電電氣的相關產品，則可實現不等電容投切方案，則補償精度和投切時間將大大提高。
