一、產品概述

    XJ01系列自耦減壓起動箱(柜)適用于工業，礦山，油田，農田灌溉，賓館供水等領域使用。交流電壓適合于220V，380V，450V，660V，頻率50HZ，功率10KW-800KW的三相鼠籠感應電動機降壓起動。產品是經公司全面改進，改進后的產品具有如下優點：1、外殼改進后工藝美觀而且殼體堅固，為接線方便，115KW殼體加大。2、導線及線路全面進行改進，使用銅排，不但外表工藝美觀而且消除線路發熱燒壞，連接處溫升高的弊病。

    用途：XJ01系列自耦減壓起動柜適用于交流50Hz，電壓為380V，功率為350KW的三相鼠籠感應電動機為降壓起動之用，該系列適用于自耦變器降壓的方法以改善當電動機起動對輸電網絡(luò )的影響。

二、使用環境

    1.本系列起動柜安裝在戶內，保證在下列工作條件大正常進行。
    2.海拔高度不超過2000米。
    3.周?chē)橘|(zhì)溫度不高于+40C，不低干—10C?？諝庀鄬穸炔淮笥?5%。
    4.與垂直面的傾度不超過5。
    5.在無爆炸危險的介質中，且介質中無腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方。

三、產品性能

    本產品起動電機時，電源進線的起動電流不超過電動機額定電流的3—4倍，其最大起動時間為30秒（包括一次或連續數次起動時間的總和），若起動時間總和已達30秒鐘，則起動后冷卻時間，應不小于4小時才能再次起動。本產品不適宜頻繁起動操作使用。

四、結構特點

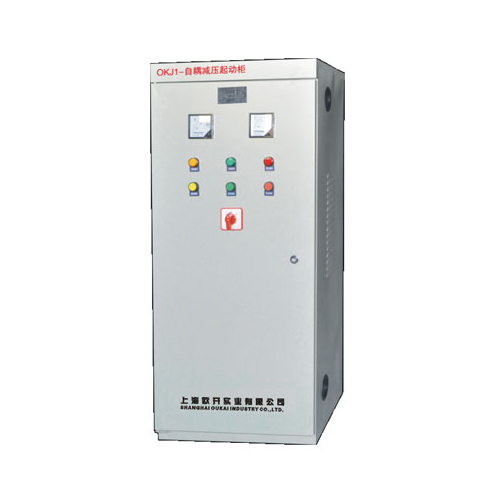

    本產品為柜式防護結構，由空氣開關，自耦變壓器，交流接觸器，熱繼電器，時間繼電器等元件組成，本產品采用手自動混合控制式，時間繼電器為可調式，在1-99S以?xún)?，可以自由調節控制起動時間，自耦變壓器備有額定電壓65%及80%二欄柚頭，用戶按需要選擇抽頭，并有過載及失壓保護。

五、安裝及設置

    產品在安裝完畢使用之前，必須按接線原理圖復核接線是否有誤，按電動機實際起動時間要調整時間（JS）繼電器的動作時間（如果起動時間大于30秒，起動器必須加大），按電動機的額定工作電流的1.2倍調整（FR）熱繼電器的動作，在運轉過程中，如果熱繼電器發生誤動現象，此時應將熱繼電器的動作電流，適當調整得大一點，如果發生過載動作，則需按下繼電器的‘復位’ 按扭，才能起動電動機，然后進行動作試驗。

六、起動操作

合上電源開關（柜內），紅色指示燈亮，按“起動按扭”電機開始起動，紅燈熄滅，黃燈即亮，同時（JS）時間繼電器開始工作《在JS設定時間內也可手動操作，按“運行按扭” 實行手動運轉》，交流接觸器KM2，KM3接通，一定時間后（時繼JS整定時間），時間繼電器觸點閉合，交流接觸器KM2，KM3斷開，KM1接通，即自動切換電動機正常運轉，同時黃燈熄滅，綠火亮，按“停止按扭” 電動機即停止工作。

XJ01-22KW自耦減壓起動柜

XJ01-30KW自耦減壓起動柜

XJ01-40KW自耦減壓起動柜

XJ01-45KW自耦減壓起動柜

XJ01-55KW自耦減壓起動柜

XJ01-75KW自耦減壓起動柜

XJ01-90KW自耦減壓起動柜

XJ01-100KW自耦減壓起動柜

XJ01-115KW自耦減壓起動柜

XJ01-135KW自耦減壓起動柜

XJ01-160KW自耦減壓起動柜

XJ01-190KW自耦減壓起動柜

XJ01-225KW自耦減壓起動柜

XJ01-260KW自耦減壓起動柜

XJ01-300KW自耦減壓起動柜

XJ01-320KW自耦減壓起動柜
