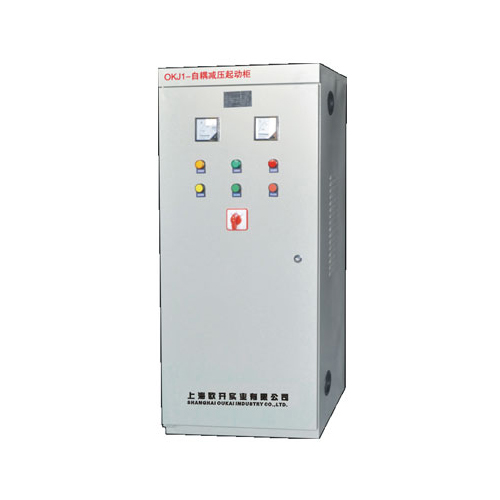

1.XJ01系列自耦減壓起動柜適用于交流380V（660V）功率至300（500）千瓦的三相鼠籠型感應電動機作為降壓起動之用， 系利用自耦變壓器降壓的方法以改善當電動機起動時對電網的影響。

二、起動性能
2、本產品起動電動機時，電源進線的起動電流不超過電動機額定電流的3～4倍，其最大起動時間為2分鐘（包括一次或連續數次起動時間的總和），若連續起動時間98總和已達2分鐘，則起動的冷卻時間應不少于4小時才能再次起動，因此本產品僅作長時間歇起動之用，不適宜在頻繁操作條件下使用。

三、產品結構
3、本產品為箱式防護結構，有自耦變壓器、交流接觸器、智能數顯電機保護器(時間繼電器、時間繼電器)等元件組成，對于75千瓦及以下的產品，系采用自動控制方式，80千瓦及以上的產品，具有手動自動兩種控制方式，由轉換開關進行切換，智能數顯電機保護器在0～240秒內可以自動調節控制起動時間，自耦變壓器備有額定電壓60％（65％）及80％二組抽頭，出廠時接在60％（65％）抽頭上，如果用戶需要用較大的起動轉矩，可接在80％抽頭上，并有過載、斷相及失壓保護。

四、技術規格
4、本產品的主要技術規格如表1規定。
5、起動箱電動機保護器和熱繼電器電流整定值：
（1）、75KW及以下者，保護器的整定電流等于或稍大于電動機的額定電流，但不得大于電機整定電流的1.05倍。
（2）、115KW以上者，整定電流等于電動機額定電流乘以控制箱內電流互感器的變比。

五、安裝和使用
6、本型補償器安裝在戶內，保證在下列條件下正常工作：
（1）、海拔高度不超過2000米；
（2）、周?chē)橘|(zhì)溫度不高于+40℃，不低于-10℃；
（3）、空氣相對濕度不大于85％；
（4）、震幅不大于0.5毫米，頻率不大于每分鐘600次的震動；
（5）、于垂直面的傾斜度不超過5度；
（6）、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方。
7、本產品接線圖如圖1、2、3及表3所示。
8、在安裝完畢使用前，必需按接線原理圖復核接線是否正確，按電動機實際起動時間的要求調整時間繼電器的動作時間，按電動機的額定工作電流，調整電動機保護器或熱繼電器的動作電流，然后進行動作試驗。
（1）、自動操作：
合上電源開關（80千瓦以上為柜內刀開關），綠色指示燈亮，將轉換開關旋至“自動”位置上（80千瓦以上），按起動按鈕，電動機開始起動， 綠色的指示燈熄滅，黃燈即亮，同時時間繼電器開始工作，經一定時間后（即時間繼電器的整定時間）時間繼電器觸點閉合，交流接觸器接通，即自動切換使電動機正常運轉，同時黃燈熄滅而紅燈亮，按“停止”按鈕，電動機即停止工作。
（2）、手動操作（80千瓦以上）
合上刀開關，綠色指示燈亮，將裝換開關旋至“手動”位置上，按“起動”按鈕，電動機開始起動，綠燈熄滅，黃燈即亮，待電動機轉速接近同步轉速時，即電流表的指針逐漸降至接近電動機額定電流，再按“運轉”按鈕，電動機開始正常工作，同時黃燈熄滅，而紅燈亮，按“停止”即電動機停止工作。
注1：從起動切換至運轉必須待電動機接近額定轉速時進行，否則容易損壞接觸器，對輸電網也不利。
注2：在運行過程中，如果電機保護器、熱繼電器發生動作，此時應仔細地檢查電機是否過載、斷相，直至派出故障后方能繼續工作。
