一：適用范圍
CJX2(LC1)系列交流接觸器(以下簡稱接觸器)適用于交流50Hz或60Hz，電壓至690V、電流至95A的電路中，供遠距離接通與分斷電路及頻繁起動、控制交流電動機，接觸器還可加裝積木式輔助觸頭組、空氣延時頭、機械聯鎖機構等附件，組成延時CJX2(LC1)系列交流接觸器、可逆接觸器、星三角起動器，并且可以和熱繼電器直接插接安裝組成電起動器。
產品符合GB14048.4標準。

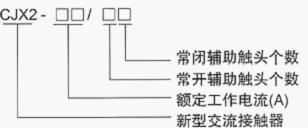

二：型號及其含義
CJX2接觸器標準型號如下：
CJX2-0910 CJX2-0901 CJX2-1210 CJX2-1201
CJX2-1810 CJX2-1801 CJX2-2501 CJX2-2501
CJX2-3201 CJX2-3201 CJX2-4011 CJX2-5011
CJX2-6511 CJX2-8011 CJX2-9511

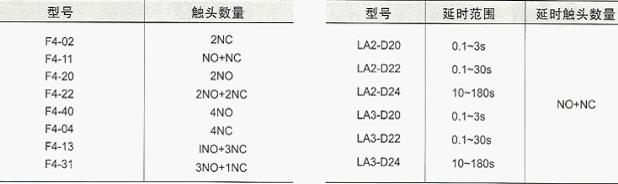

輔助鋤頭的含義

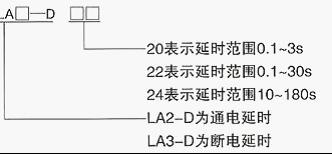

空氣延時頭的型號含義
三：特性

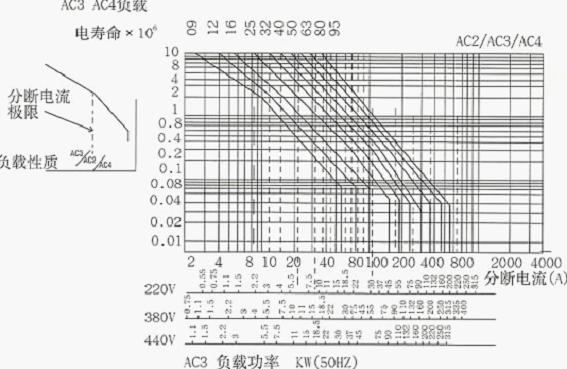

1.電壽命曲線
2.主電路技術參數
型號
額定絕緣電壓
約定發熱電流A
額定工作電流 400V AC3
控制空率
觸頭數量
備注
230V
400V
415V
440V
690V
CJX2-0901
690
20
9
2.2
4
4
4
5.5
3P+NO
3P+NC
安裝方式：1、兩個螺釘安裝。
2、35mm導軌安裝
CJX2-1210
CJX2-1201
20
12
3
5.5
5.5
5.5
7.5
3P+NO
3P+NC
CJX2-1810
CJX2-1801
32
18
4
7.5
9
9
9
3P+NO
3P+NC
CJX2-2510
CJX2-2501
40
25
5.5
11
11
11
15
3P+NO
3P+NC
CJX2-3210
CJX2-3201
50
32
7.5
15
15
15
18.5
3P+NO
3P+NC
CJX2-4011
60
40
11
18.5
22
22
30
3P+NO
+NC
安裝方式：1、兩個螺釘安裝。
2、75mm或35mm導軌安裝
CJX2-5011
80
50
15
22
25
25
33
CJX2-6511
80
65
18.5
25
37
37
37
CJX2-8011
125
80
22
37
45
45
45
125
95
25
45
45
45
45

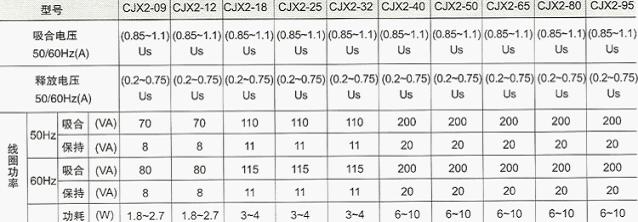

3.線圈參數

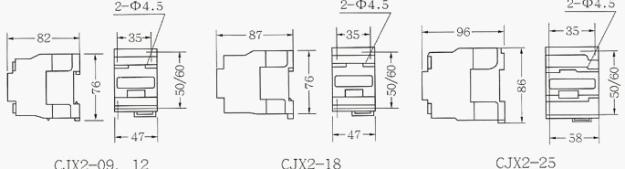

四：外形尺寸及安裝尺寸

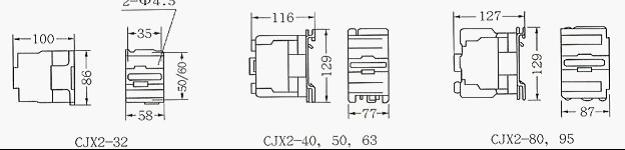

外形尺寸及安裝尺寸

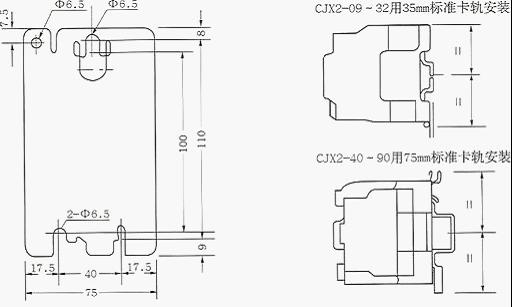

CJX2-40~95安裝尺寸
注：為了更方便用戶對現有設備電氣的維修及更新，本公司特別設計了用CJX2系列交流接觸器替代如果你希望了解CJX2(LC1)系列交流接觸器的更多信息，如使用說明，價格，維修等資料，請聯系我們。
CJX2系列交流接觸器主要用于交流50HZ（或60HZ）,額定絕緣電壓為690V,在A(yíng)C-3使用類別下額定工作電壓為380V時額定工作電流至95A的電路中，供遠距離接通和分斷電路，并可與適當的熱過載繼電器組成電磁起動器以保護可能發生過負荷的電路。
