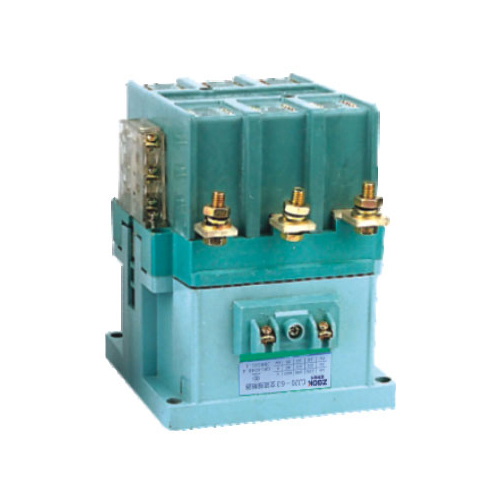

CJ40系列交流接觸器用途及適用范圍

1.1  CJ40系列交流接觸器(簡稱接觸器)適用于交流50Hz、額定電壓至660V、電流至1 000A的電力系統中接通與分斷電路，并與適當的熱繼電器或電子式保護裝置組合成電動機起動器，以保護可能發生過載的電路。接觸器按GB14048.4及JB8591.3設計、制造與檢驗。

1.2  正常工作條件和安裝條件

1.2.1  周?chē)諝鉁囟龋荷舷逓?/span>+40℃，24h內其平均值不超過+35℃；下限為-5℃。

 1.2.2  海拔：安裝地點的海拔高度不超過2 000m。

 1.2.3  大氣條件：安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50%；在較低溫度下允許有較高的相對濕度；在最濕月平均最低溫度不超過+25℃時該月的月平均最大相對濕度不超過90%，并應考慮因溫度變化發生在產品表面的凝露。

1.2.4  污染等級：污染等級為3級。

1.2.5  安裝類別(過電壓類別)：安裝類別為Ⅲ。

 1.2.6  安裝條件：安裝面與垂直的傾斜度不大于5°。

　　　　 注：組成礦用起動器的產品與垂直面的傾斜度不大于15°，定貨時用戶要向制造廠申明。

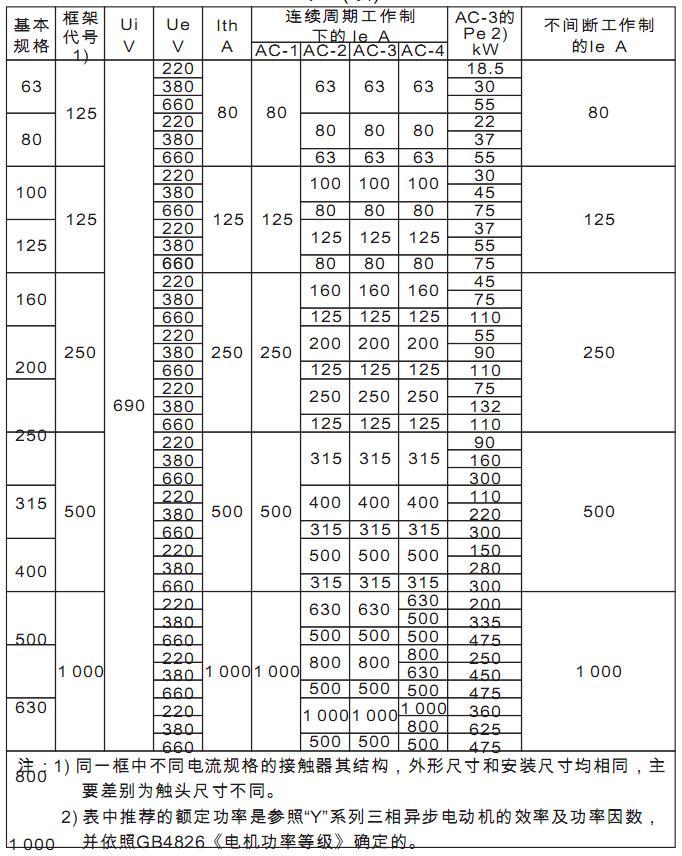

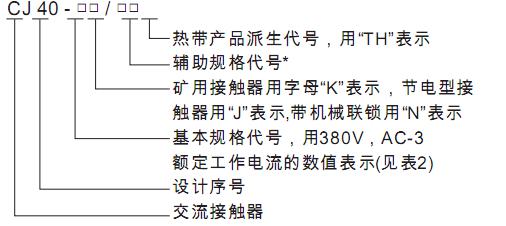

2  型號含義

輔助規格代號共由四部分組成，根據需要按以下順序選*　　　　

 用，其中：　　　　

 a)第一部分用１位數字表示主電路極數，分別用３、４表示３極、４極但３可以不寫出；　　　　

 b) 第二部分用2位數字表示額定工作電壓:“03”表示380V，可以不寫出，“06”表示660V) 第三部分表示額定控制電源電壓，用字母“A.C.”表示交流，“D.C.”表示直流，字母后用額定控制電源電壓的數值表示，但“A.C.380”可以不寫出；　　　　

 d) 第四部分用字母“F”和2位數字表示輔助觸頭種類及數量，前一位數字表示動合輔助觸頭對數，后一位數字表示動斷輔助觸頭對數，但“F42”可以不寫出，40A以下規格的接觸器僅有四對觸頭，“F22”可以不寫出。

3  外形尺寸和安裝尺寸

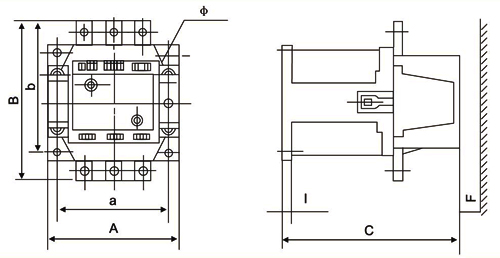

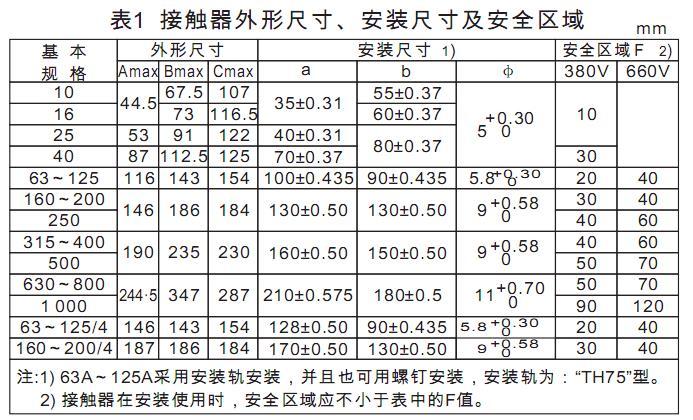

接觸器的外形尺寸和安裝尺寸見圖1和表1。

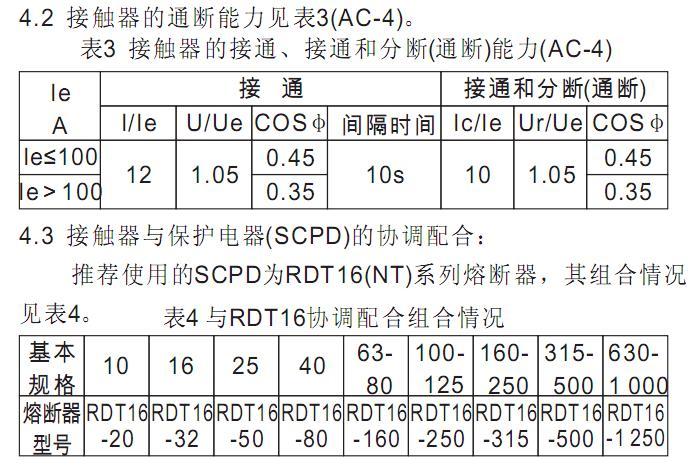

4  接觸器耐受過載電流的能力：

　　　　接觸器能承載AC-3類最大額定工作電流的8倍過載電流，通電時間為10s。5  控制回路工作條件

5.1  控制線圈為交流50Hz、額定電壓Us為36V、127V、220V、380V，其它規格可與制造廠協商。

5.2  控制電源吸合電壓范圍為85%～110%Us。6  安裝及注意事項

6.1  接觸器安裝前應注意下列事項：

　　　　a) 檢查接觸器，確認零部件無損傷，性能良好；

　　　　b) 檢查接觸器銘牌及線圈標牌是否與所使用的正常工作　　　　條件相符合。

6.2  接觸器安裝時應注意：

　　　　a) 按規定的正常工作位置安裝；

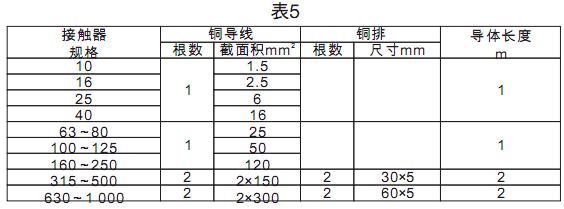

b) 認清接線端的標志：主電路：1/L1、3/L2、5/L3為進線端，2/T1、4/T2、6/T3為出線端；輔助電路：動合為13，23，33，43…… 動合出線為14，24，34，44…… 動斷進線為11，21，31，41……動斷出線為12，22，32，42……控制電路：線圈接線端子A1，A2c) 接觸器的金屬底座上設有接地螺釘，并有明顯的接地標志，安裝使用接觸器時應保證接地螺釘的接觸表面良好，接地可靠，接線規定用黃綠雙色線。6.3  接觸器的主電路允許接入導線的最大截面見表

7、使用與維護

7.1  接觸器出廠時，超程、開距等參數均已調好，故用戶可直接使用，不允許調整。

7.2  接觸器在運行中應定期檢查，檢查周期視工作條件決定，檢查時應切斷電源，檢查項目如下：

 a) 清除灰垢，尤其是進出線相間及鐵芯極面；

　b) 清理觸頭表面的金屬顆粒；　　

　c) 擰緊所有的緊固件；

　　　d) 清除滅弧罩內的碳化物和金屬顆粒。

CJ40系列交流接觸器（以下簡稱接觸器）適用于交流50Hz，額定電壓至660V、電流至1000A的電力系統中接通與分斷電路，并與適當的熱繼電器或電子式保護裝置組合成電動機起動器，以保護可能發生過載的電路。
接觸器按GB14048.4及JB8591.3設計、與制造檢驗。
